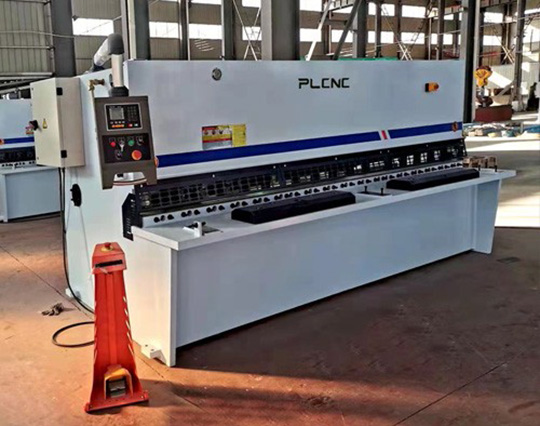

液压摆式剪板机
主机选用QC11Y系列剪板机。可选配荷兰Delem剪板机专用数控系统,伺服电机等元件采用原装进口。后挡料,采用滚珠丝杆直线导轨传动,精度高(可选配气动后托料装置)...
产品介绍

性能特点


结构与性能特点:
★  主机选用QC11Y系列剪板机。
★  可选配荷兰Delem剪板机专用数控系统,伺服电机等元件采用原装进口。
★  后挡料,采用滚珠丝杆直线导轨传动,精度高(可选配气动后托料装置)。
★  数控系统具有补偿及自动检测等多种附加功能,能精确地保证板料的剪切精度。
★  滚动托料装置在减少摩擦阻力的同时,还可以保证工件表面不被划伤。

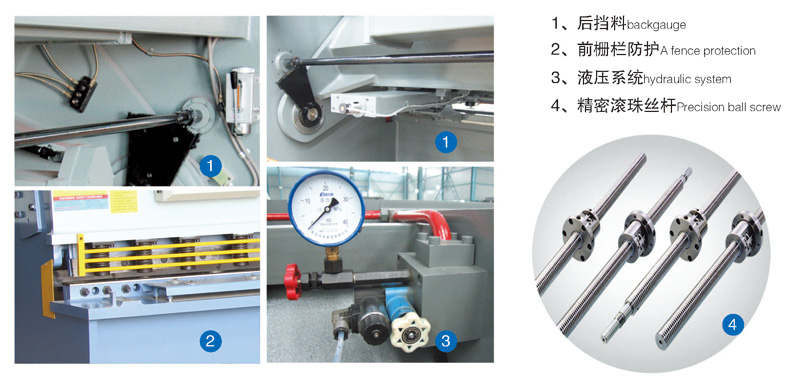

产品细节

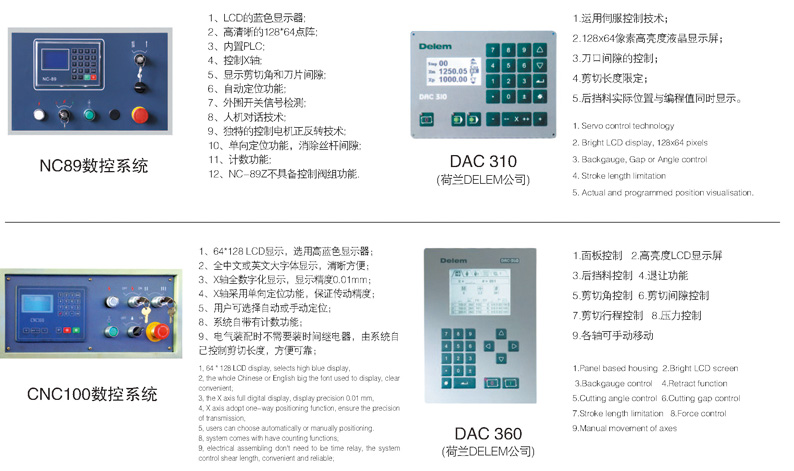

数控系统;

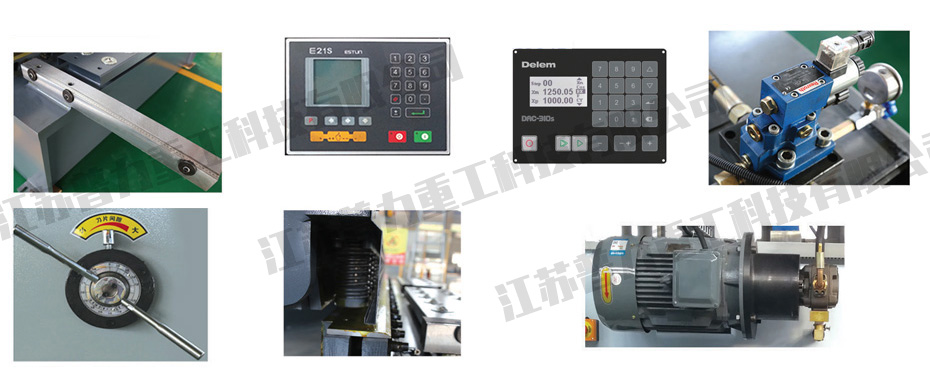

可选配置:

技术参数


规格型号

可剪板厚(mm)

可剪板宽(mm)

行程次数

后挡料行程(mm)

剪切角度(°)

工作台高度(mm)

电机功率(kw)

(time/min)

QC11Y 6×2500

6

2500

16~35

20~600

30′-1°30′

800

7.5

QC11Y 6×3200

6

3200

14~35

20~600

30′-1°30′

800

7.5

QC11Y 6×4000

6

4000

10~30

20~600

30′-1°30′

800

7.5

QC11Y 6×5000

6

5000

10~30

20~800

30′-1°30′

900

11

QC11Y 6×6000

6

6000

8~5

20~800

30′-1°30′

1000

11

QC11Y 8×2500

8

2500

14~30

20~600

30′-2°

800

11

QC11Y 8×3200

8

3200

12~30

20~600

30′-2°

850

11

QC11Y 8×4000

8

4000

10~25

20~600

30′-2°

900

11

QC11Y 8×5000

8

5000

10~25

20~800

30′-2°

1000

15

QC11Y 8×6000

8

6000

8~20

20~800

30′-2°

1050

15

QC11Y 12×2500

12

2500

12~25

20~800

30′-2°

840

15

QC11Y 12×3200

12

3200

12~25

20~800

30′-2°

900

15

QC11Y 12×4000

12

4000

8~20

20~800

30′-2°

940

15

QC11Y 12×5000

12

5000

8~20

20~1000

30′-2°

1000

22

QC11Y 12×6000

12

6000

6~20

20~1000

30′-2°

1060

30

QC11Y 16×2500

16

2500

12~20

20~800

30′-1°30′

840

22

QC11Y 16×3200

16

3200

12~20

20~800

30′-1°30′

900

22

QC11Y 16×4000

16

4000

8~15

20~800

30′-1°30′

940

22

QC11Y 16×5000

16

5000

8~15

20~1000

30′-1°30′

1000

30

QC11Y 16×6000

16

6000

6~15

20~1000

30′-1°30′

1100

37

QC11Y 20×2500

20

2500

10~20

20~800

30′-3°

900

30

QC11Y 20×3200

20

3200

10~20

20~800

30′-3°

950

30
